管涵式測控一體化板閘流量計

時間:2023-03-08 訪問量:1,515

產品性能  Product performance

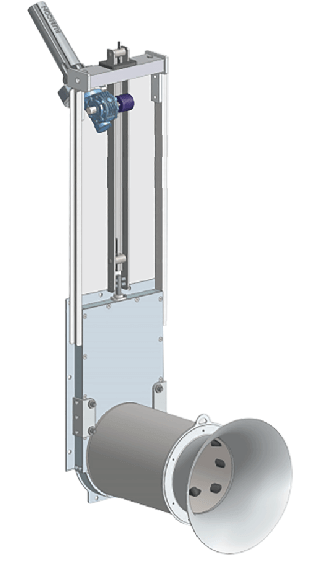

管涵式測控一體化板閘流量計(PikoMeter)是開關閥門和流量測量于一體,可以遠程向灌溉用水戶提供精確的灌溉水量。根據灌溉用水計劃流量計將在需要的時間內自動打開和關閉閥門,以提供計劃所需的水量。即使在渠道水位波動的情況下,PikoMeter的集成控制閥可自動調節來保持預設流量。該設備將驅動系統、電機控制、超聲波測量、電源、本地控制鍵盤和遙測集成為一個單元,科學地將儀表和控制閥集成到單個設備中,降低了安裝和維護成本,保持精確測量,可使用智能手機和SCADAConnect?軟件,讀取儀表測量的水量,檢查歷史數據和實時監控。

產品特點? Product features

·?超聲波水位、流速測量?

·?流量計量和控制軟件

·?太陽能充電、交流電充電電池

·?應用SCADA的通信系統,可與多種SCADA平臺整合?

·?高強度的啟閉運作負載周期

·?閘門主體結構使用壽命達40年?

·?結構緊湊、重量輕、安裝方便,相對于電磁流量設備來說耗能極低?

·?全孔開口,防止碎屑積聚

·?標準尺寸包括450mm、300mm

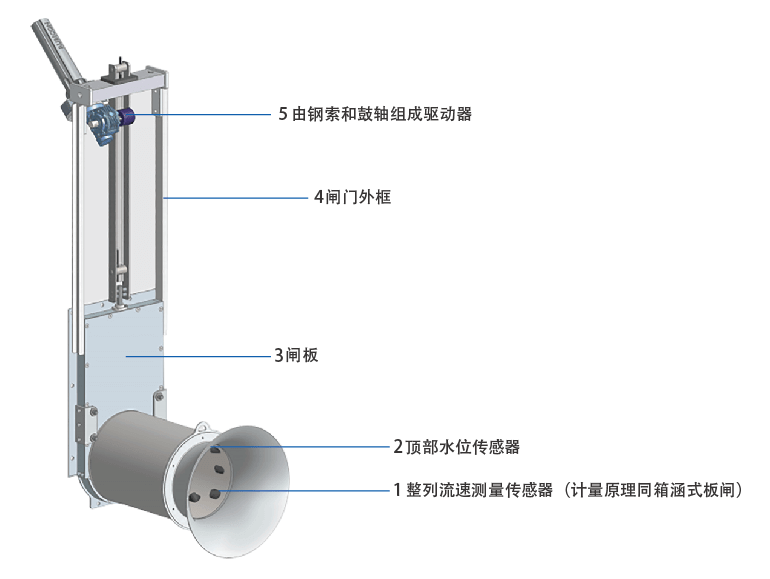

主要性能圖解  Diagram of main performance

產品結構  Product mix

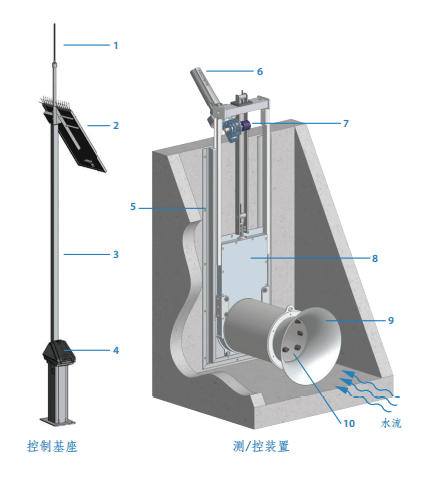

管涵式測控一體化板閘流量計由測量箱(21個超聲波探頭)、閘板、閘框、控制臺、天線桿、太陽能板組成。

結構詳見下圖

控制臺

1? 天線

2? 太陽能板

3? 天線/太陽能連接

4? 安全防護LCD

顯示控制基座

測/控裝置

5? 外部框架

6? 馬達外罩

7? 鋼索驅動組件

8? 控制閥

9? 進水?dāng)U口

10Sonaray 傳感器

流量計量技術??Flow measurement technology

管涵式測控一體化板閘流量計(PikoMeter)使用的是Sonaray聲波陣列技術。此項技術通過多路徑橫斷面精確地繪制出計量箱內流速3D分布狀態。該技術能計量計量箱內全部的流速場,并且不受漩渦流、其他的由雜物或碎片導致的不均勻流速分布的影響。一體化PikoMeter流量計還有一個向下的傳感器,以驗證管道是否滿管,消除了由部分滿管道引起的流量測量誤差。經獨立第三方檢驗測量精度為±5%。?

閘門適用要求??Applicable requirements of gate

·?需要計量和控制的較小斷面明渠?

·?測量管道的出口處?

·?測量管道的入口處?

·?灌溉小流量測量控制

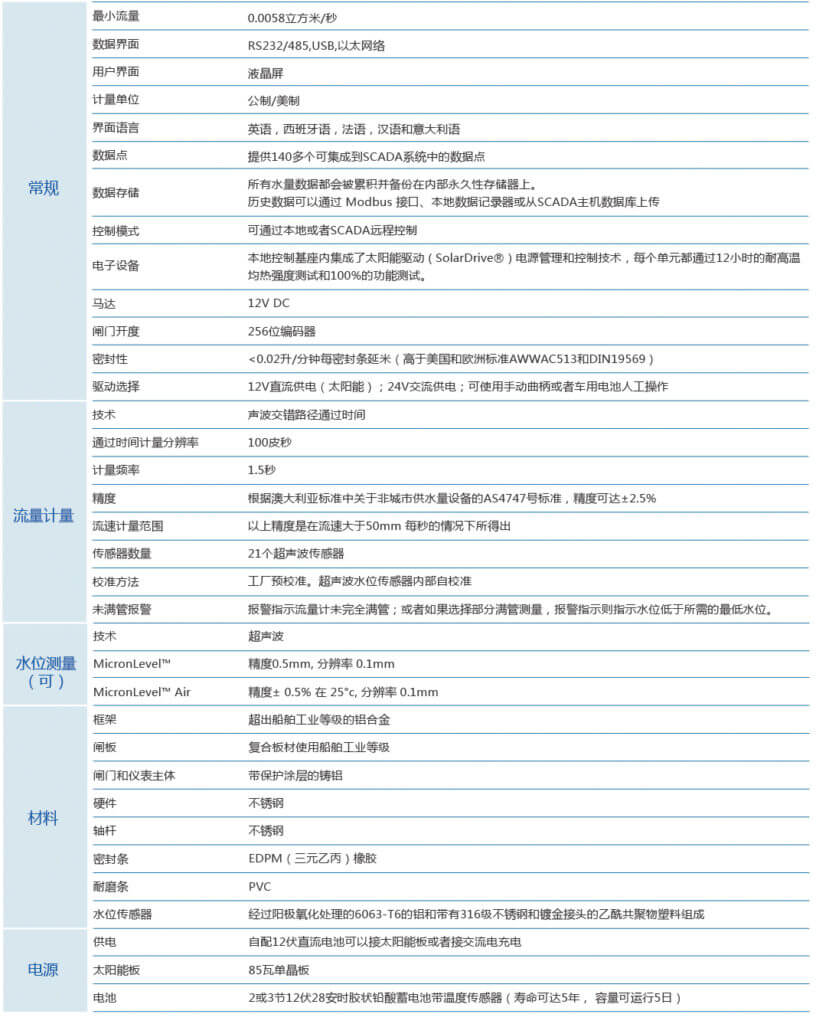

技術參數表??Technical parameter table

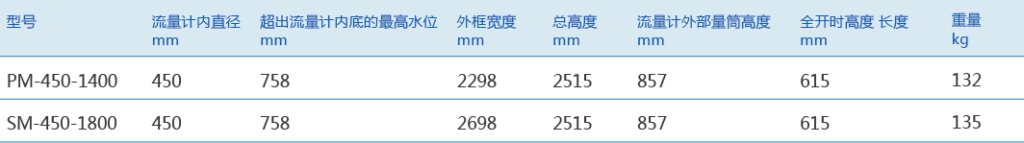

結構尺寸及水位流量表??Structure size and water level flow meter
